Инструкция для установки центрального пылесоса  HUSKY

1. Перечень инструментов нужных для установки

    1. резак для труб (50 мм) (ножовка)
    2. острый нож;
    3. метр;
    4. карандаш;
    5. болгарка;
    6. перфоратор;
    7. отвертки плоская и крестовая
    8. изоляционная лента

2. Проектирование сети трубопроводов.



На примере, приведенном в настоящей статье, можно увидеть, что специальный трубопровод диаметра 51мм прокладывается к штепсельным розеткам пылесоса в полу. Несмотря на то, что мощность всасывания агрегатов разная, рекомендуем поместить агрегат в нижней точке здания. На объектах большой площади застройки (более 250м2) удобнее использовать систему с большим числом стояков, которые существенно сократят длину горизонтальных распределений и таким образом дадут возможность использовать пылесос меньшей мощности с одинаковым комфортом уборки. Следующим основным принципом центрального пылесоса является не обязательное размещение штепсельных розеток в каждой комнате. Розетки размещаем таким образом, чтобы с каждой розетки можно было убрать максимальную площадь с максимальным использованием всей длины шланга (10м).
Параллельно с трубопроводом прокладывают управляющий контур 24V от пылесоса ко всем розеткам.
Выброс отработанного воздуха необходимо вывести на улицу, либо в специально отведенный вентиляционный канал с высотой не менее 8м. Трубопровод выброса отфильтрованного воздуха не должен превышать 6м.
Пример прокладки трубопровода для типового семейного дома (Рис.1).

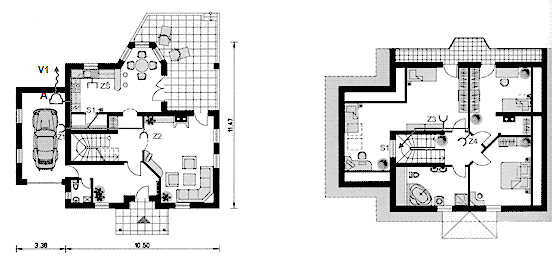

Рис.1. Пример разрешения трубопровода центрального пылесоса для типового семейного дома

Пояснительный текст:  А – агрегат HUSKY, S1 - стояк, ZS1 – щелевая розетка VacPan 1  в кухонном wjrjkt, Z1, Z2, Z3, Z4  – розетки пылесоса, V1 – выпуск отфильтрованного воздуха


Выбор типа и мощности агрегата для указанного дома

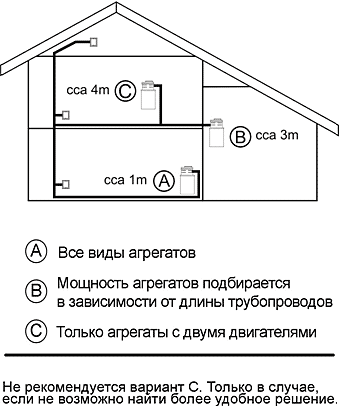

3. Размещение агрегата

Рекомендуем размещать агрегат в нежилых помещениях и как можно ниже в доме: в подвале, гараже или в помещениях, в которых находится другое оборудование, такое, как котел, тепловой насос, а также в кладовой, бассейне и т.д.

4. Решения прокладки трубопровода без проекта для действующего семейного дома или квартиры



Самым элементарным методом во время проектирования размещения штепсельных розеток центрального пылесоса является использование рулетки длиной 10 м, при помощи которой можно вымерять, достанет ли шланг пылесоса во все убираемые помещения. Нужно не забыть о лестнице, балконе, мастерской, гараже и т.д. При помощи рулетки можно расположить стояк таким образом, чтобы горизонтальные трубопроводы не были слишком длинными. В старой застройке оптимальным для ведения стояков является старая вентиляционная труба, что облегчит монтаж. Если нет такой возможности, рекомендуем расположить стояк в несущей стене. Такое решение, конечно, самое эстетичное. Другой возможностью является ведение трубопровода по наружной поверхности. Стояк можно вести через нежилое помещение (кладовую и т.д.) Нет необходимости иметь в каждой комнате штепсельную розетку, потому что удобнее убирать наибольшую площадь с одной розетки. Поэтому у большинства домов типового размера только одна штепсельная розетка на этаж, например, в коридоре. Как правило, для домов, которые требуют несколько штепсельных розеток на этаж, нужно сделать несколько стояков. Это касается только старых домов, где не реконструируют пол в отличие от новых построек, где можно вести горизонтальное распределение в полу.



5. Резка стен и проходов

В таблице 1 введены минимальные величины углублений в полу, стенах, гипсокартонных перегородках.

Таблица 1

Деталь

Мин. глубина (см)

Мин. ширина (см)

Стояк

8

7

Розетка

10

10

Лежак

7

7

Гипсокартон

10

-



6. Выпуск воздуха

Выпуск воздуха из агрегата центрального пылесоса не должен быть длиннее 6 м, потому рекомендуется вести его к ближней наружной стене. Стену необходимо выбрать так, чтобы выпуск не находился вблизи входа в дом, на террасу или в окна соседей. Из трубопровода выпуска не вылетает пыль, но из-за  большого количества выпускаемого воздуха возникает незначительны аэродинамический шум. В зависимости от ситуации в наружной стене можно расширить трубопровод пылесоса с 5 см до 11 см по диаметру (лучше всего использовать канализационную трубу из пластмассы) и закрыть ее сеткой на фасаде дома.  Таким образом, снижается скорость потока воздуха, и шум устраняется почти полностью. В оригинальном исполнении ставят розетку выпуска воздуха для трубопровода размером 5 см, которая после включения агрегата автоматически открывается, а после окончания работы пылесоса закрывается.



7. Сборка отдельных компонентов системы трубопроводов. Склейка

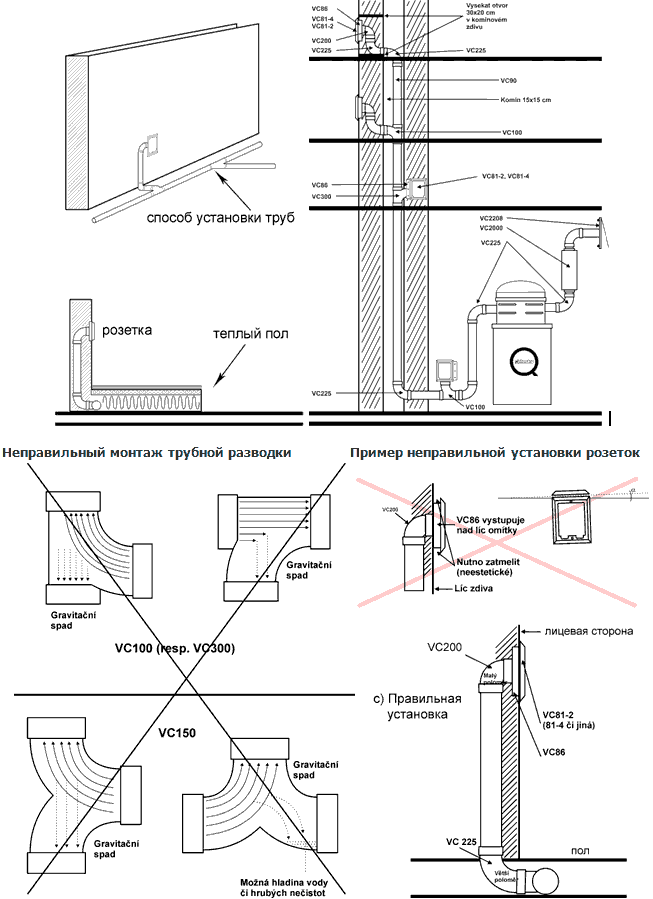

Во время сборки трубопровода необходимо соблюдать точную и прямую резку труб с последующей зачисткой фасок, правильную установку отводов других деталей системы трубопроводов. Необходимая информация показана на нижеприведенном рисунке.
Прежде всего, рекомендуется размерить трубопровод, затем нарезать и собрать. Если все детали правильно и точно собраны, тщательно склеить. Перед склейкой желательно обозначить карандашом или фломастером отдельные детали таким образом, чтобы Вы после их разборки, перед склейкой, узнали их взаимное положение и во избежание неточностей, которые бы в случае длинного трубопровода могли создать проблемы. Во время склеивания нужно следить за скоростью затвердения клея. Составной частью крышки является подпорка с губкой на конце, при помощи которой тщательно, но не сильно наносят клей на одну из склеиваемых частей. Затем вставляют склеиваемые части распределения и поворачивают их туда обратно на подготовленные обозначения, чтобы клей распределился по всему контуру и крепче держался. Внимание: после этой операции клей еще не затвердел, и во время этого нельзя двигать обеими деталями. Клей готовят специально для данного вида пластмассы трубопровода, на срок службы пылесоса. Не рекомендуется использовать другой клей.

8. Цепь управления 24 V

Соединение цепи управления осуществляется вместе с установкой трубопровода. Для этого используется изолированный провод,   который соединяет параллельно все розетки, включая штепсельную розетку VACPAN.
Для безопасности и простоты ремонта необходимо не прерывать провод и при помощи петель соединить агрегат последовательно со всеми штепсельными розетками. Если установлено большое число стояков распределения, можно соединить отдельные линии прямо на агрегате или в определенном ящике под штукатуркой, чтобы в случае механического повреждения линии, можно было устранить погрешность. Провод ведут вместе с трубопроводом и приблизительно через 1 м длины прихватывают при помощи изоляционной ленты к трубопроводу. В подрозетниках (VC86, VC86-1) петлю ведут через монтажную часть с выпуском провода ~ 15 см. Декоративные розетки (VC81, VC81-2, VC81-4) присоединяют всегда после отделки и покраски стен.

9. Щелевая штепсельная розетка VAC PAN (VC81-6)



Щелевая штепсельная розетка VAC PAN служит как лопатка для мусора, и чаще всего ее ставят в цоколь кухонного блока. Пыль и грязь сметают непосредственно к щелевой розетке, которую включают нажатием ноги на клавишу щелевой розетки. Присоединение штепсельной розетки VAC PAN осуществляют с помощью трубопровода диаметром 5 см, который ведут в стену или в полу в близи требуемого размещения розетки. При в кухонном цоколе щелевую  розетку монтируют как можно ближе к полу, чтобы пыль не попадала под кромку специальной лопатки. Присоединение можно осуществлять при помощи деталей системы трубопроводов – Рис.2 или с использованием гибкого шланга диаметром 5 см, разборка и обслуживание которого очень просты. При соединении фитингами системы трубопроводов рекомендуется первое колено не приклеивать к щелевой розетке VAC PAN 1.

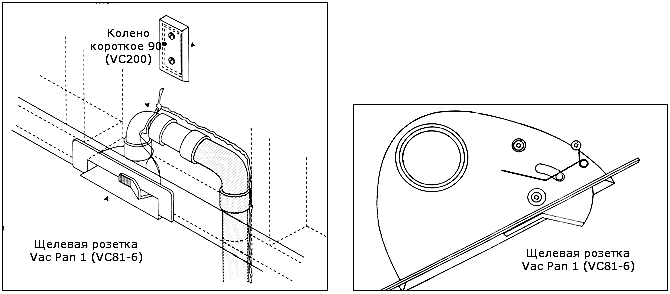

Рис.2. Щелевая розетка VACPAN 1 и вариант ее присоединения

10. Установка агрегата и присоединение к системе трубопроводов

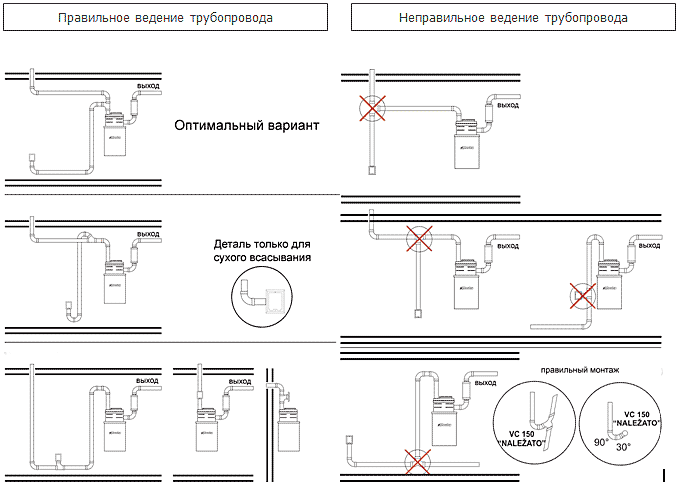

На заключительном этапе монтажа вместе с подгонкой верхних частей розеток и щелевой розетки VAC PAN устанавливают агрегат (после окраски и окончания строительства). Размещение агрегата выбирается заранее, и к нему выводятся все трубопроводы, которые выбираются по типу агрегата, способу его подвески, расположению устройств всасывания и выпуска воздуха (Рис.3). Если трубопроводы не были вмонтированы, и  присоединение возможно по поверхности рекомендуем трубопроводы прихватить в нескольких местах хомутами диаметром 5 см. Окончательное присоединение трубопровода с агрегатом осуществляют при помощи резиновой муфты VC500, чтобы было легко демонтировать агрегат при необходимости. Выпуск воздуха присоединяется таким же образом. Цепь управления 24 V присоединяют при помощи разъемов к контактам, расположенным на конструкции агрегата (Рис.4).

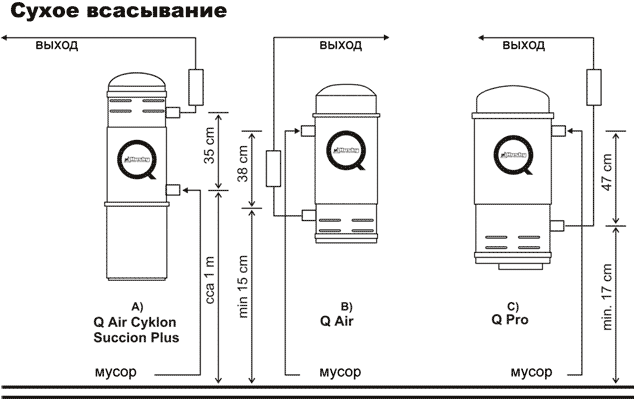

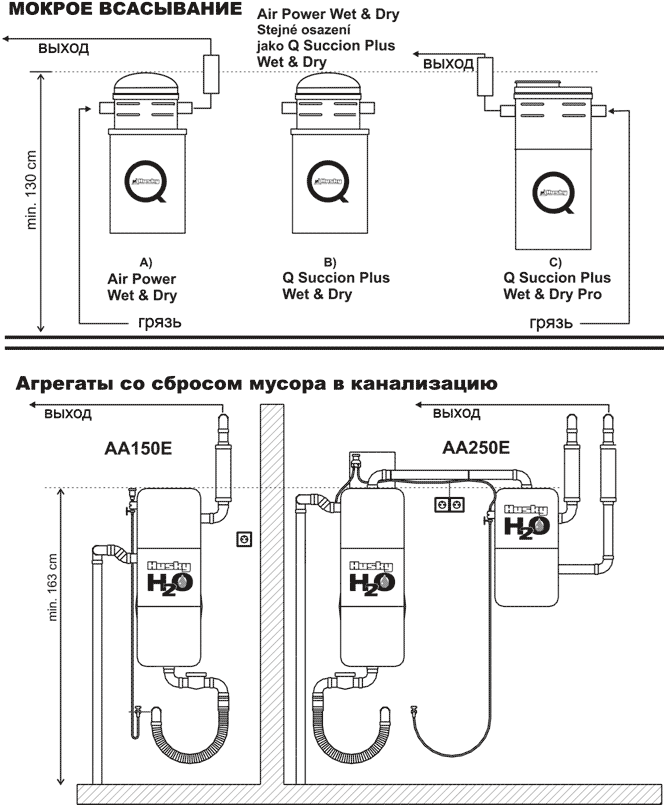

Рис.3. Способы размещения агрегата

 11. Иллюстрированное приложение
